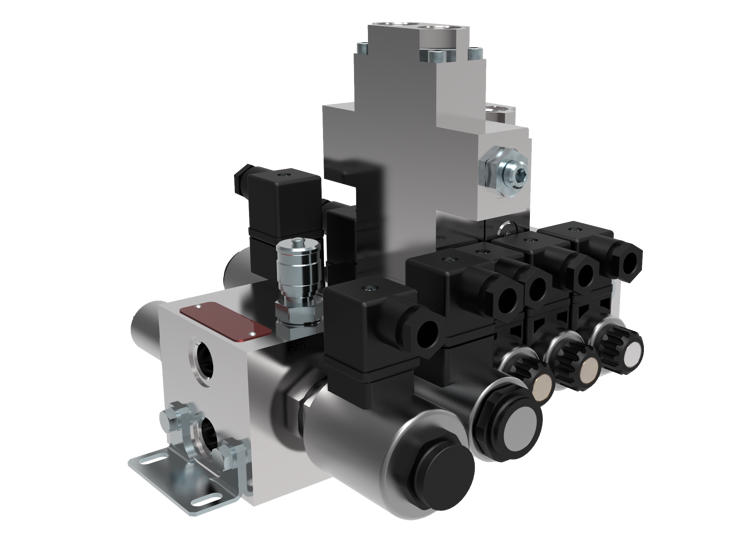

Der modulare Ventilbaukasten RPEK1-03/B ist ein flexibles System mit einem breiten Anwendungsbereich in mobilen und stationären Applikationen. Die Basis der Baugruppe ist das Scheiben-Wegeventil RPEK1-03 Nenngröße 03 mit einem maximalen Durchfluss von 20 l/min je Sektion. Eine große Anzahl horizontaler und vertikaler Sektionen in Verbindung mit Einschraubventilen ermöglicht die Erstellung beliebiger Schemata für offene Kreisläufe.
Der Kunde schätzt die Flexibilität des modularen Designs bei der Entwicklung eines Hydrauliksystems, bei der Durchführung verschiedener Systemmodifikationen oder bei häufig vorgenommenen Konstruktionsänderungen. Die Einfachheit der Um- und Anbaumöglichkeiten erspart ihm Entwicklungszeit, finanziellen Aufwand und Arbeitskosten.

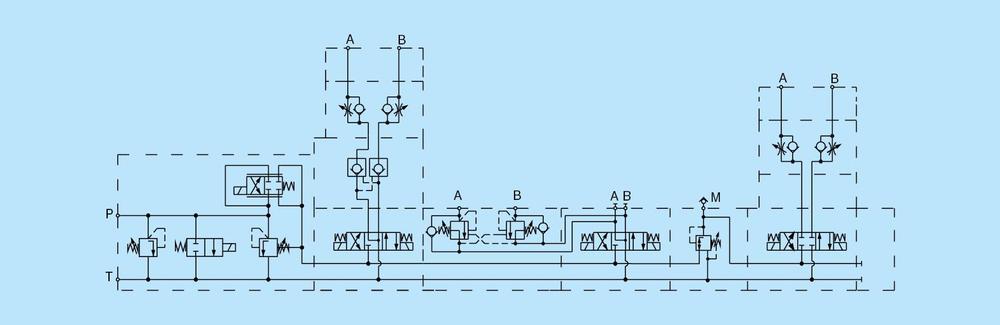

Der gesamte Block besteht aus vier Untergruppen:

1. Der Eingangsblock verbindet den gesamten Steuerblock mit der Druck- und Tankleitung des Hydrauliksystems. Es besteht z.B. die Möglichkeit der Druckreduzierung oder des drucklosen Umlaufs durch Einbau von 7/8-14 UNF (B2, C-10-2) Ventilen. Die Eingangsplatte kann in der Mitte der Baugruppe installiert werden und die Modulblöcke mit Ventilen werden beidseitig daran angeschlossen. Dies ermöglicht die Verbindung von bis zu 16 Abschnitten. Der modulare Eingangsblock kann bis zu einem Arbeitsdruck von 250 bar und einem Gesamtvolumenstrom von 60 l/min eingesetzt werden. Gewinde zum Anschluss an den Kreislauf sind in den Industriestandards BSPP und SAE verfügbar.
2. Horizontale Zwischenplatten mit Formbohrungen für beliebige Einschraubventile der Größe ¾-16 UNF (A2, C-08-2), ermöglichen eine breite Palette von Steuerfunktionen in den Verbraucherkanälen A und B, die zu den angeschlossenen Verbrauchern führen. Folgende Ventile können verwendet werden:

   • Rückschlag- und vorgesteuerte Rückschlagventile
   • Stromventile und Stromregler
   • Druckventile
   • Lasthalteventile zur Steuerung der Lastbewegung alle anderen magnetbetätigten Ventile für die Richtungssteuerung des Durchflusses



3. Vertikale Aufbauplatten: In dieser Gruppe bieten wir Drosselventile mit Bypass-Rückschlagventil, vorgesteuerte Rückschlagventile und mehrere Varianten von oberen Abdeckplatten mit horizontalen und vertikalen Ausgängen zum Anschluss der Aktoren an einzelne Sektionen an.
4. Die zu Beginn genannten Basis-Scheiben-Wegeventile, Endventilscheiben und Endplatten vervollständigen den modularen RPEK1-03 Baukasten.

Typische Anwendungen dieser Produkte sind

• Zylinderfunktionen in stationären und mobilen Anlagen
• Open Center-Hilfsfunktionen in mobilen und stationären Maschinen (crab steering & blade control)

Vorteile & Nutzen

• Kostengünstiges und kompaktes Konzept
• Direkte Ventilverkettung ohne Reihenplatte
• Separat oder in Verbindung mit SMA 05-Aggregaten verwendbar
• Horizontale und vertikale Platten, Formbohrungen für Norm-Einschraubventile
• Mögliche Steckersockel: DIN, AMP, DEUTSCH-DT04-2P
