Hydraulikventile für den Einsatz in explosionsgefährdeten Bereichen
Typische Betriebsgrenzwerte der Varianten Grösse 06, CETOP 03. Umgebungstemperatur 70° C, Spannung Un -10% (24 VDC), Leistung Pn 10 W
In verschiedenen Bereichen der chemischen und petrochemischen Industrie oder z. B. in Minen gibt es potenziell explosive Gemische in Form von Gasen, Dämpfen, Nebel oder Staub. Daher ist es notwendig, für alle Bereiche der Anlage, die in diesen Sektoren verwendet werden, ein hohes Maß an Explosionsschutz zu gewährleisten.
Bei der Verwendung von hydraulischen Elementen ist es üblich, die Akkumulation von Energie zu verhindern, die für die Entzündung einer explosiven Mischung ausreichen würde. Konkret bedeutet dies, dass sich die Entwicklung dieser Elemente darauf konzentriert, explosive Gemische am Eintritt in einen Raum zu hindern, in dem diese Funken verursachen können. Wir verwendeten zwei Schutzarten für die elektrischen Teile unserer Ventile: Typ „Ex e“ – erhöhte Sicherheit für die Anschlussklemme bei DC-Spulen und Typ „Ex mb“ – Verkapselung an unseren AC-Spulen mit Gleichrichterbrücke. Es ist auch wichtig, die maximale Oberflächentemperatur der einzelnen Teile des Ventils zu begrenzen.
Hydraulikflüssigkeiten in derartigen Anwendungen erreichen gewöhnlich Betriebstemperaturen von etwa 55°C.
Diese Temperatur ist viel niedriger als die maximal zulässige Temperatur der Einzelteile. Daher kühlt der hydraulische Teil des Ventils die gesamte Baugruppe. Der einzige Teil, an dem die Oberflächentemperatur reduziert werden muss, ist die Magnetspule. Eine deutliche Verminderung der Oberflächentemperatur wird durch ein Magnetspulen-Design erreicht, das eine bessere Wärmeabstrahlung von der Magnetspule an die Umgebung und auch eine Verringerung der Leistungsaufnahme der Magnetspule ermöglicht.
Diese verringerte Leistungsaufnahme führt normalerweise zu einer niedrigeren hydraulischen Leistung des Ventils. Daher übertragen Ventile, die für explosive Umgebungen ausgelegt sind, typischerweise niedrigere hydraulische Leistungen als herkömmliche Ventile.

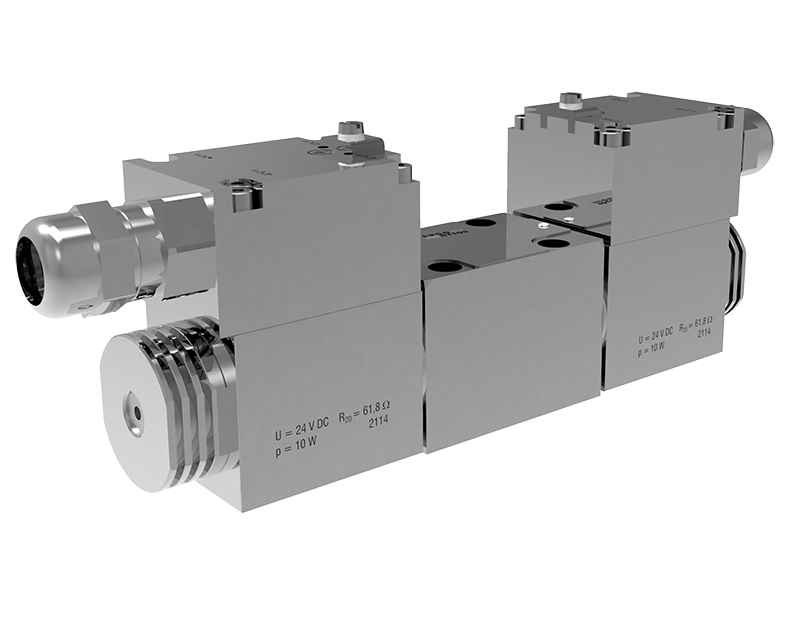

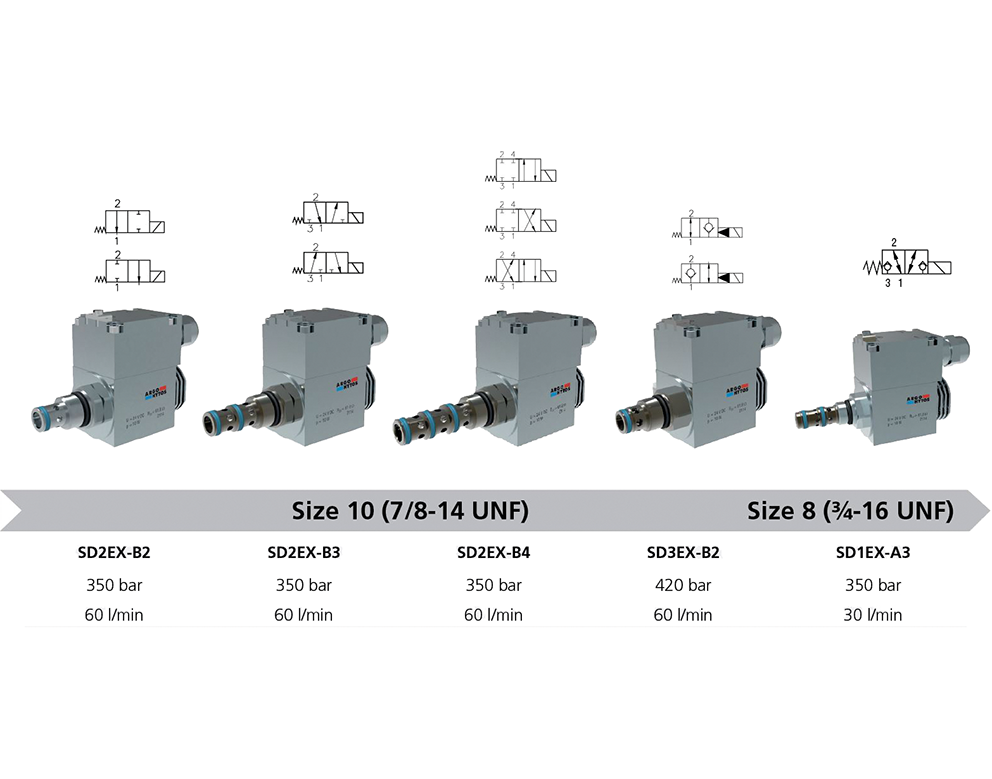

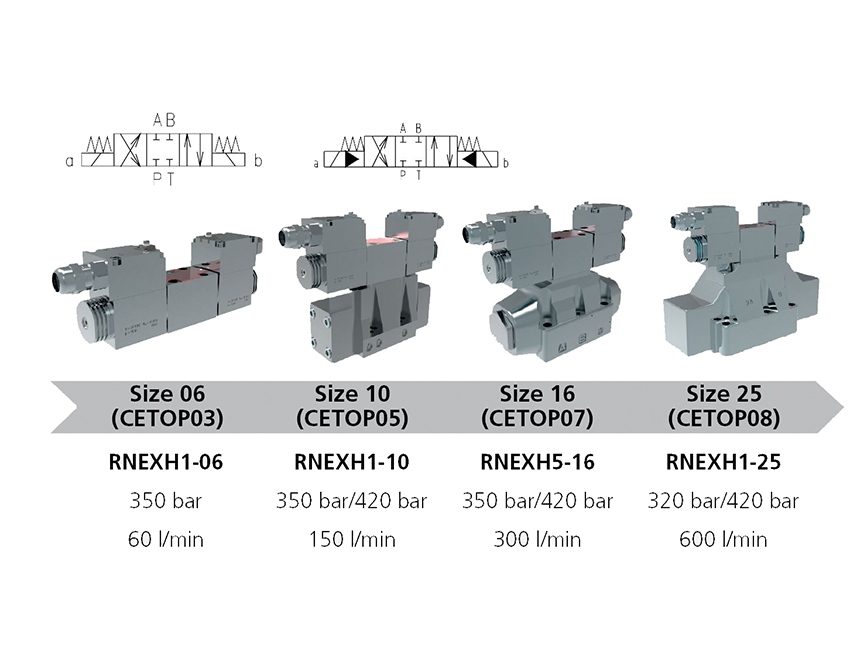

ARGO-HYTOS, seit mehr als 60 Jahren in der Entwicklung und Produktion von Ventilen tätig, hat im explosionsgeschützten Markt eine neue, modulare und einschraubbare Wegeventilserie eingeführt, um dieses typische Phänomen der geringen hydraulische Leistung zu beheben. Die neuen „Ex-Schutz-Magnete“ One4All sind für alle explosionsgefährdeten Bereiche und Temperaturklassen in Verbindung mit modernen CFD-Konstruktionsmethoden ausgelegt, was zu einer einzigartigen hydraulischen Leistungsfähigkeit der ARGO-HYTOS Explosionsschutzventile führt. Wir bieten zwei Basis-Serien modularer Ventile und Einschraubversionen an.
Unsere One4All 10W Magnetspulen, die für den Einsatz in explosionsgefährdeten Bereichen konstruiert sind, erreichen in Kombination mit dem Ventil-Design ähnliche Ergebnisse wie konventionelle 30W Magnetspulen. Das einzigartige Design ermöglicht zudem das Öffnen der Klemmenkasten-Kabelinstallation, ohne die Gültigkeit des ATEX / IECEx-Zertifikats zu verlieren.
Eigenschaften
Darüber hinaus verfügen unsere explosionsgeschützten Ventile über alle einzigartigen Eigenschaften des Standard-ARGO-HYTOS-Ventilprogramms wie
- Robustes Design für 10 Mio. Lebenszyklen, auch für Dichtungen angewendet
- Leckagefreie Schraubpatronenventile mit einer Druckstufe von 420bar
- Schieberventile in Einschraubbauweise mit vom Betätigungssystem entkoppelter Ventilhülse zur Kompensation von Fertigungstoleranzen = der Kolben kann nicht verklemmen
- Hohe Öl- / Umgebungstemperaturen serienmäßig
- Oberflächenschutz 500h ISO 9224 serienmäßig
- Sonderspulenversionen auf Anfrage mit Arretierung
- GOST TR (Russland Federation) Zertifizierung für alle explosionsgeschützten Bereiche
- Bajonett-Handnotbetätigung – Bergbau, mechanische Auswirkungen, bewährt für alle CETOP + SIC
- Elektromagnetische Austauschbarkeit im CETOP und SIC Ex-Bereich
